大家好 我是做遥控的りゅうおう这次做的是田宫的虎王
毕竟做静态模型做久了就会想让他们动起来呢 然后就把这台改出来啦
改造的目标是放着能看 动的时候能玩这样

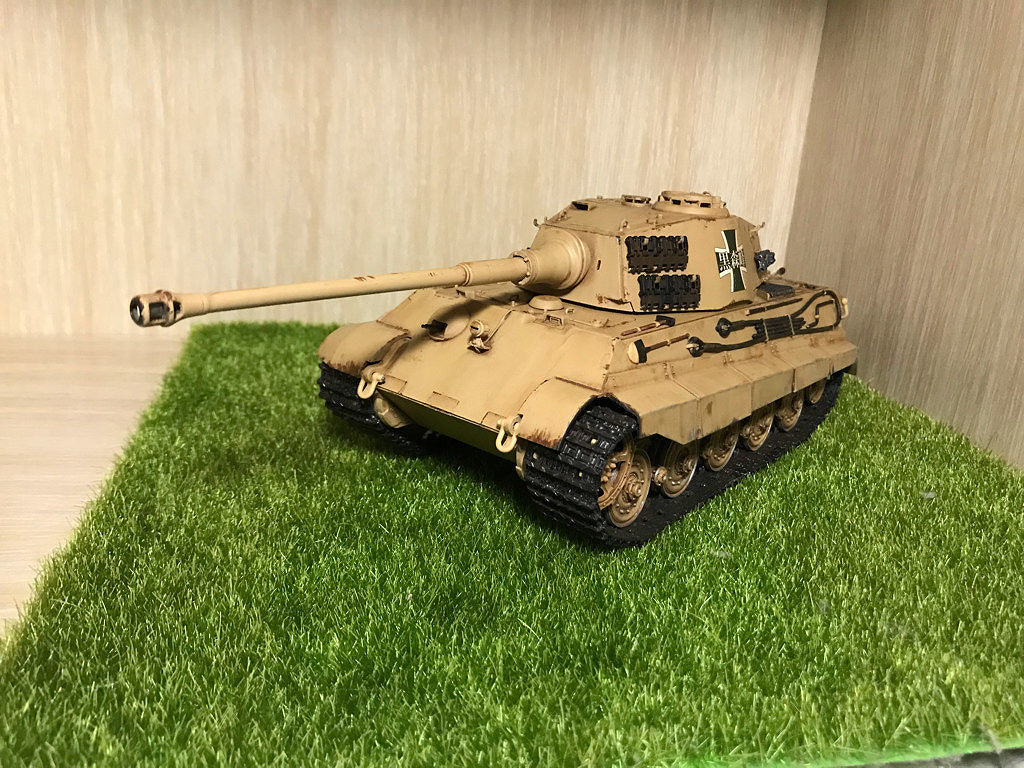

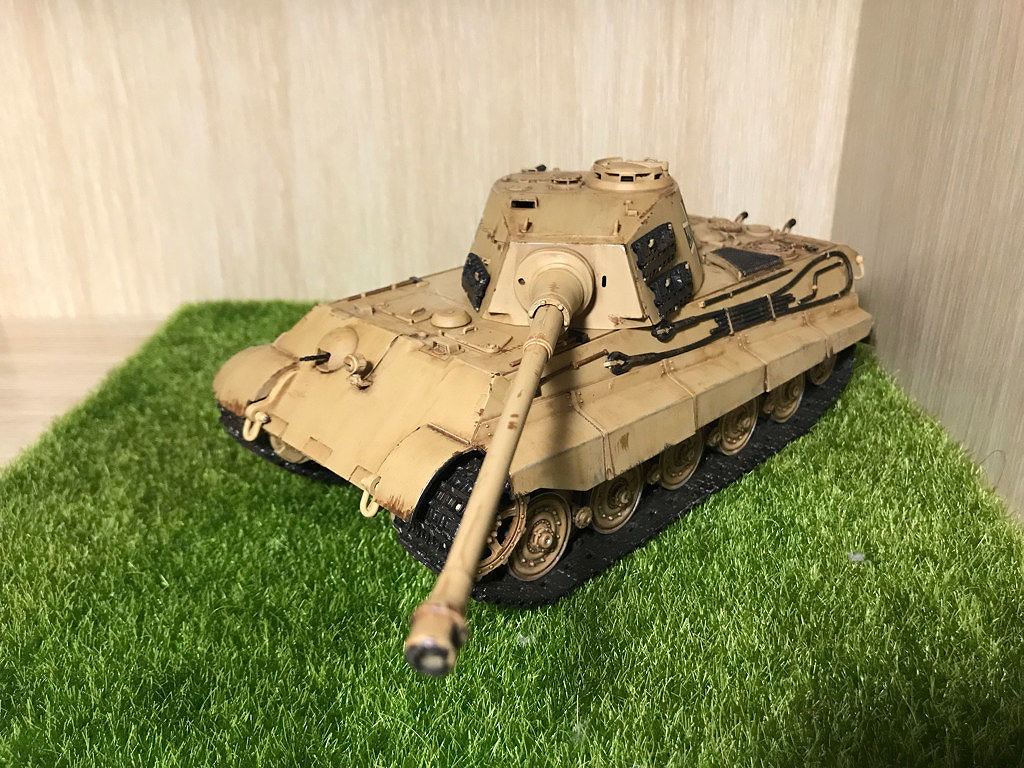

先来绕一圈个人是不太会做旧化 只有渍洗一下
而战车会因为行走卷到泥沙的部分由于做的是遥控战车 就不打算做想让它自然的变成那样

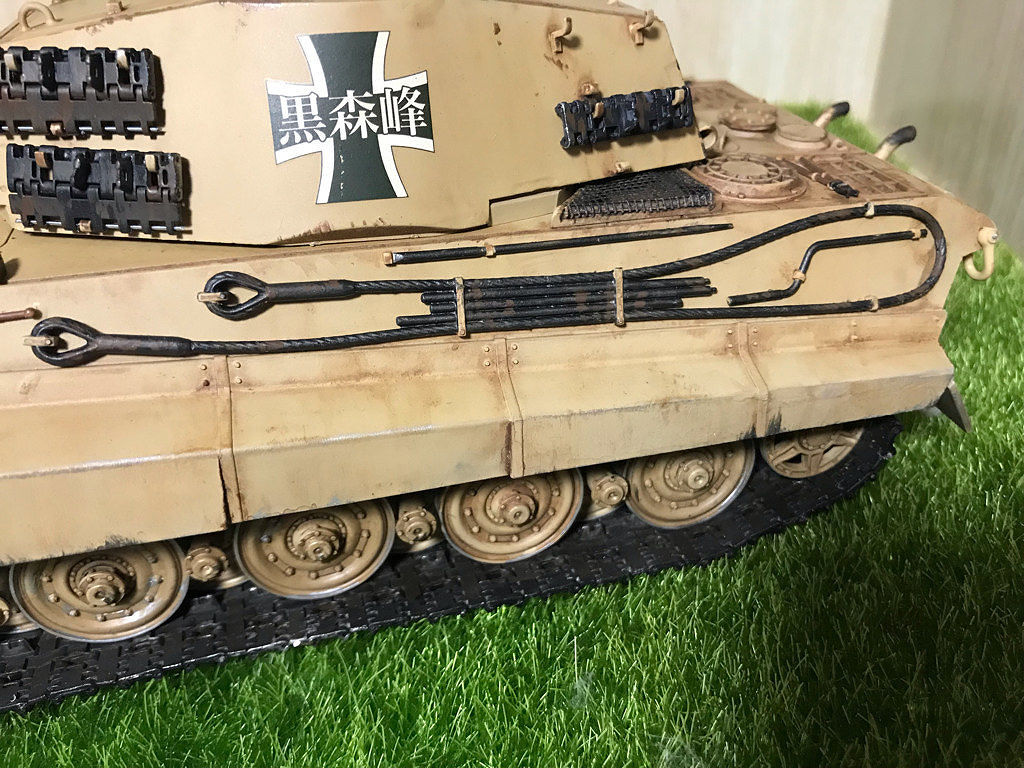

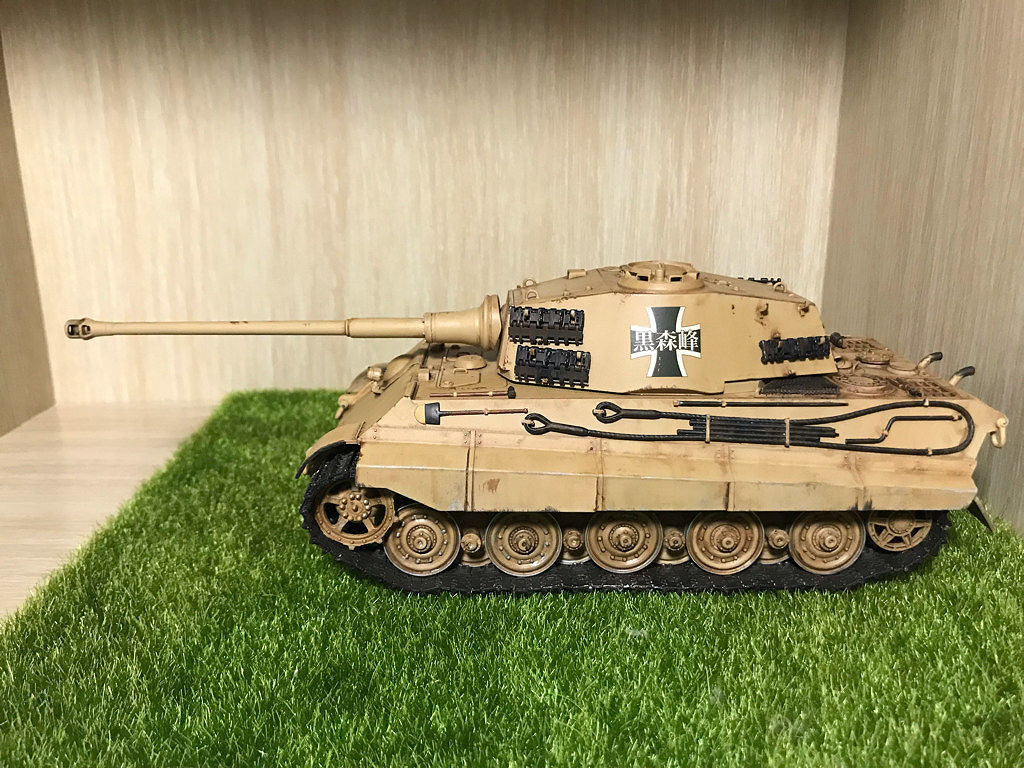

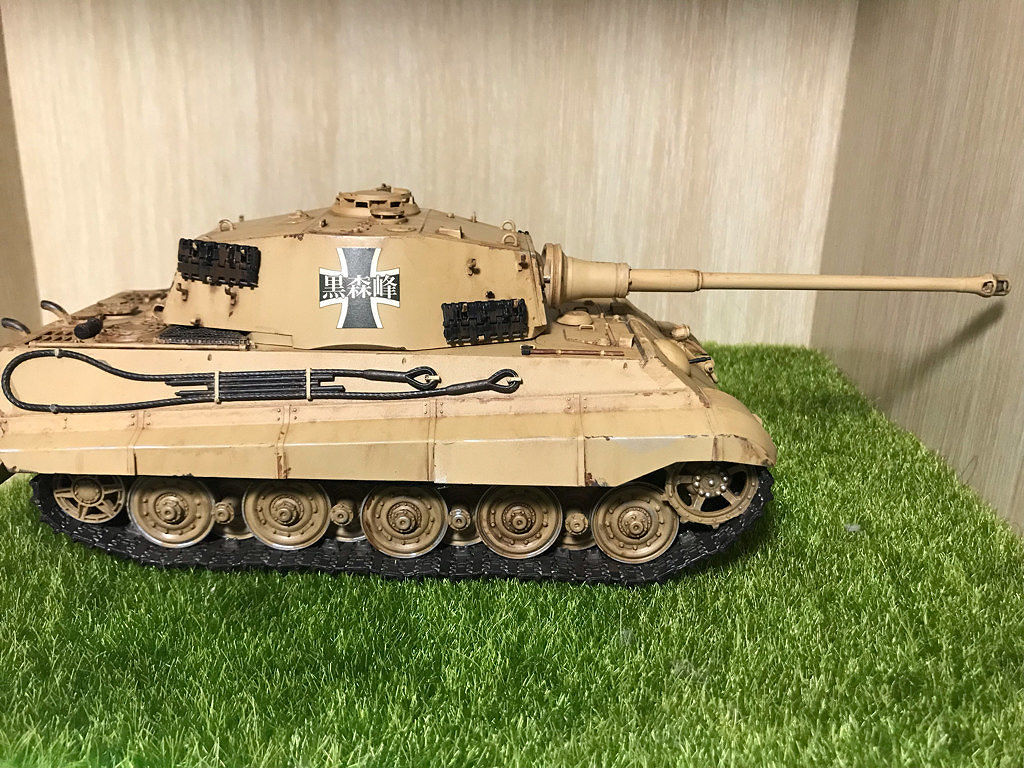

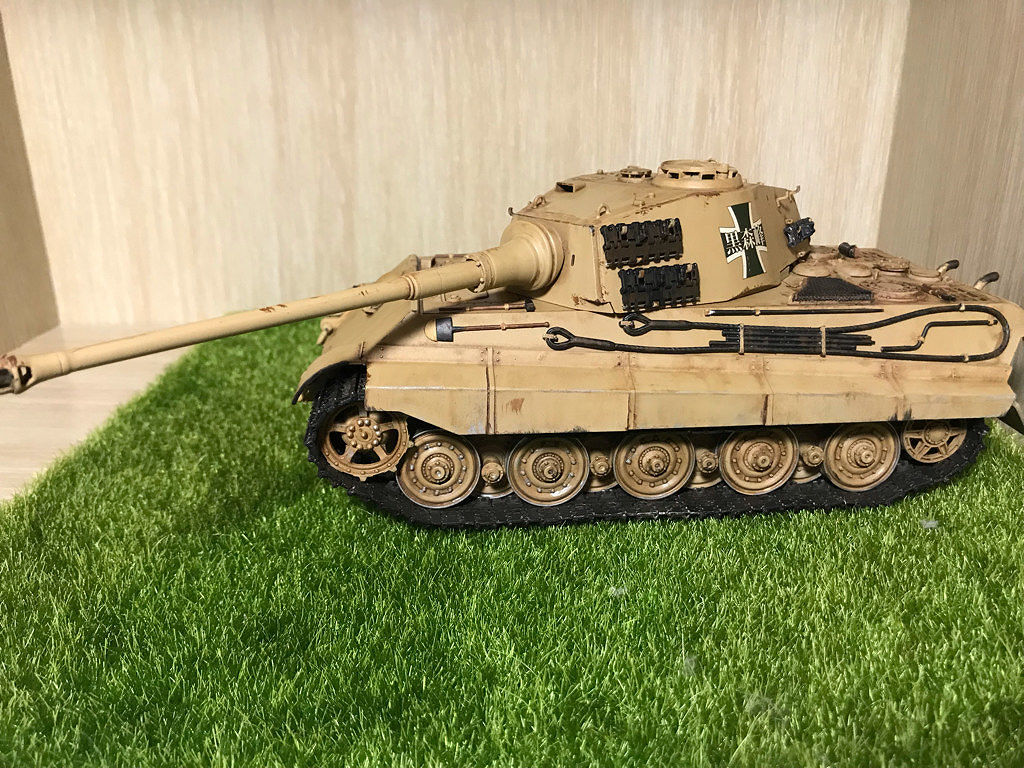

侧面 我感觉有点弄的太旧了

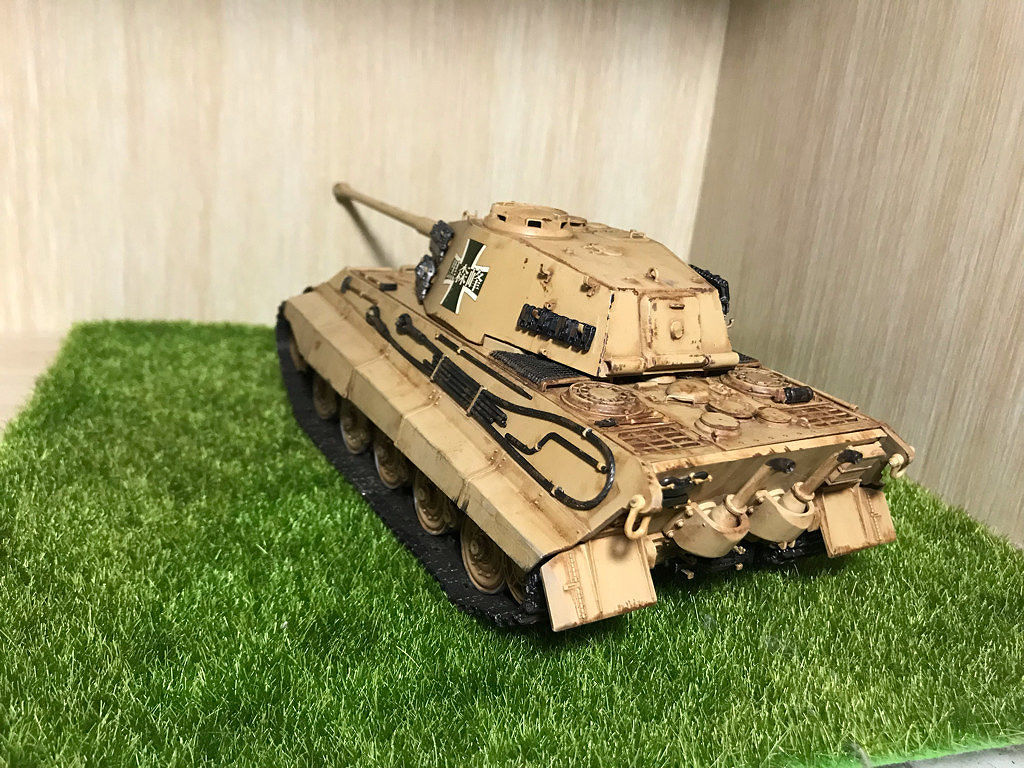

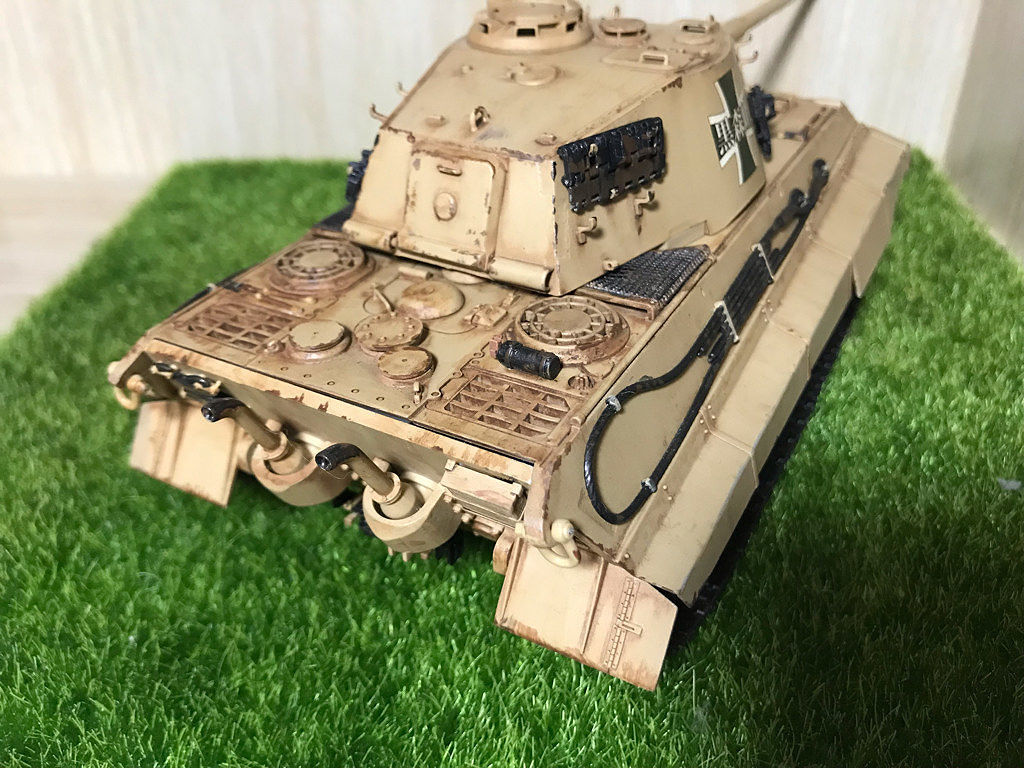

斜后方 砲塔后面的门有用红棕色稍微做锈斑



近拍

挡泥板用银色刷出被刮漆露出金属的感觉(我自己玩的时候常常撞到那附近掉漆应该是正常的吧

引擎部分弄的很脏XD

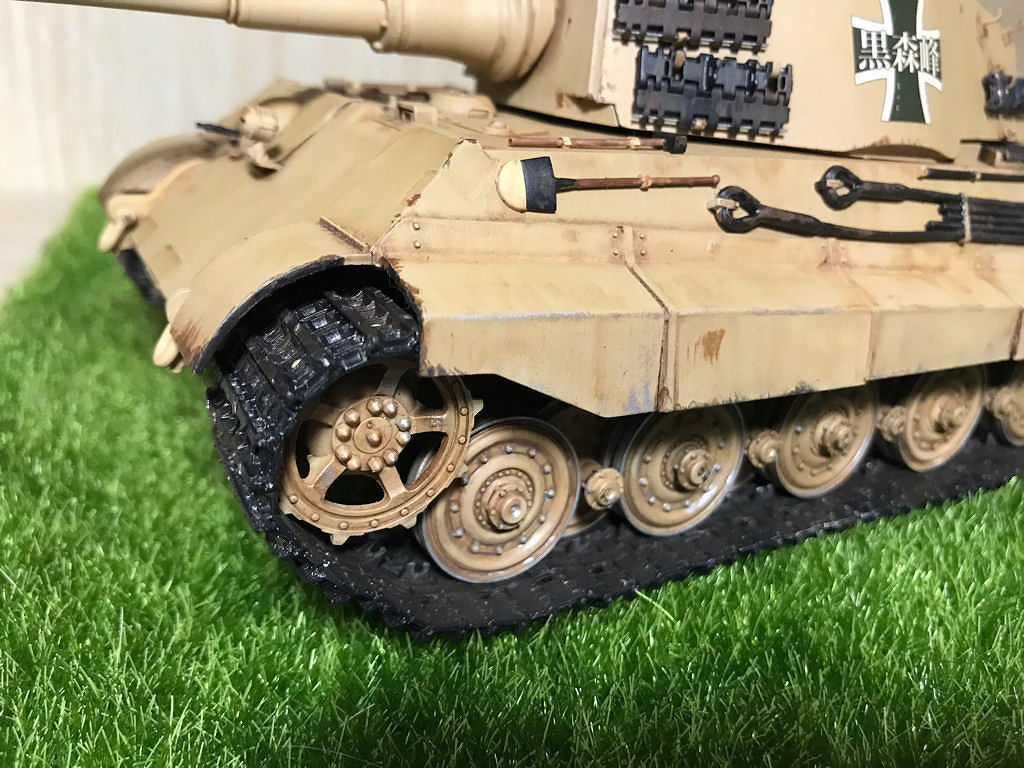

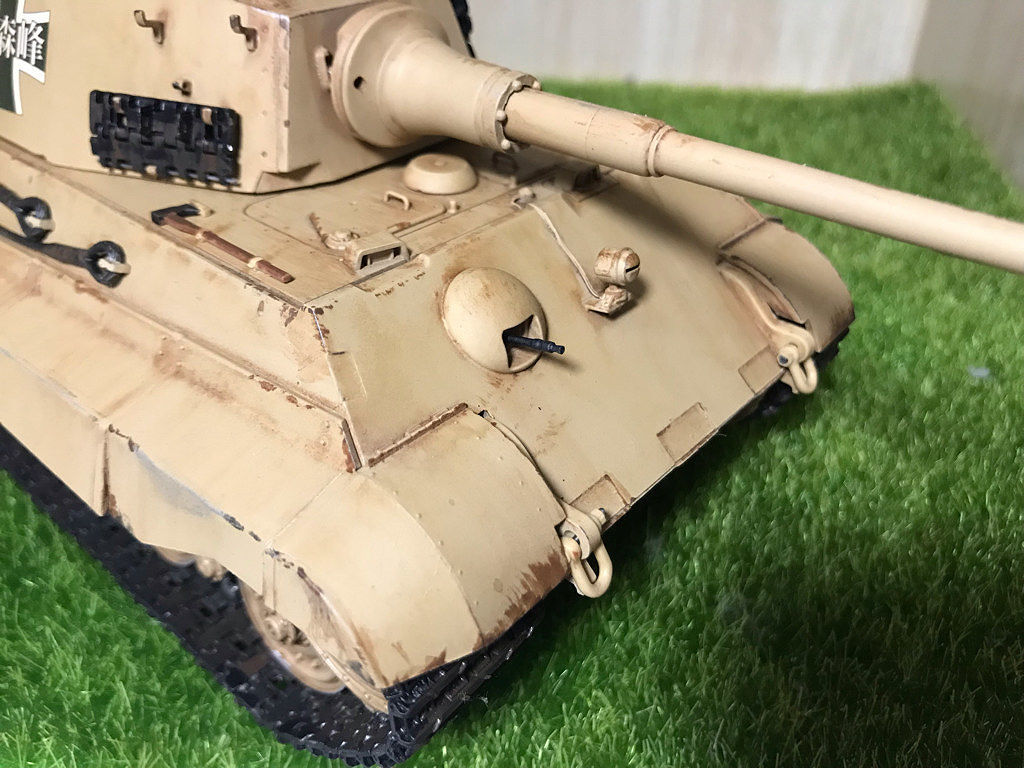

左前方的挡泥板拆掉一片其实是因为一开始做的时候会卡履带所以剪掉了

其实在挂履带的时候很烦恼黑森峰的虎王只有挂有洞的那片可是只挂那片就必须黏上去所以最后还是用跟实车一样用插销固定

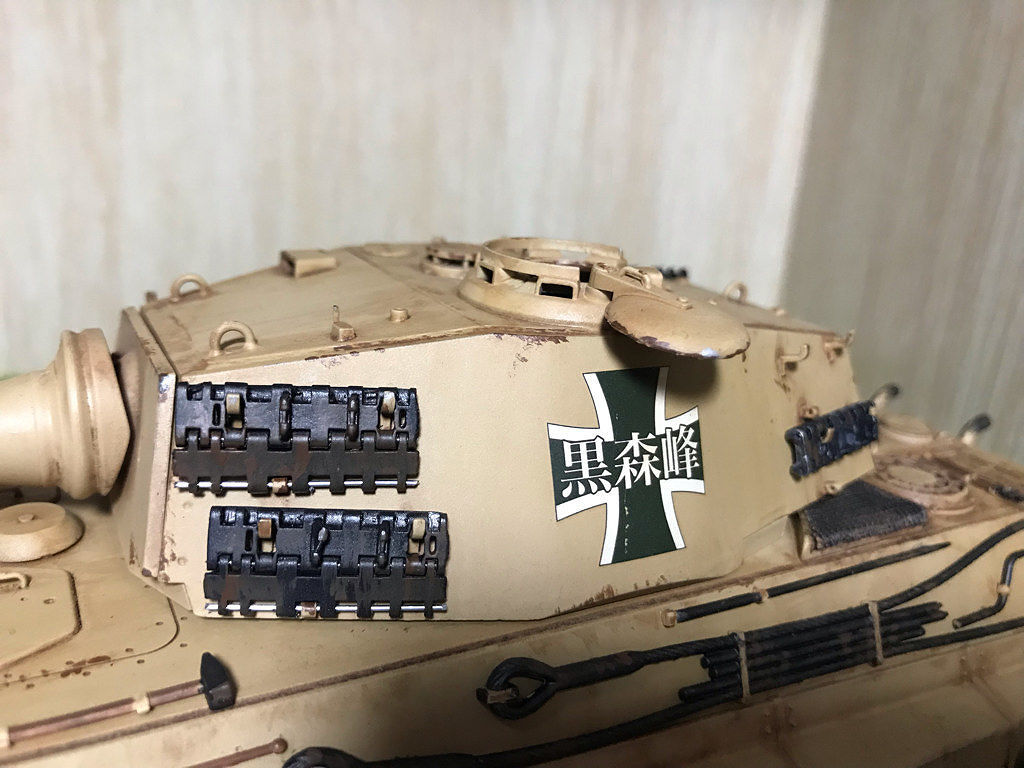

车长塔舱门可开
摆角



----------------------------------------------------------------------------------------------------------------------------以下制作过程

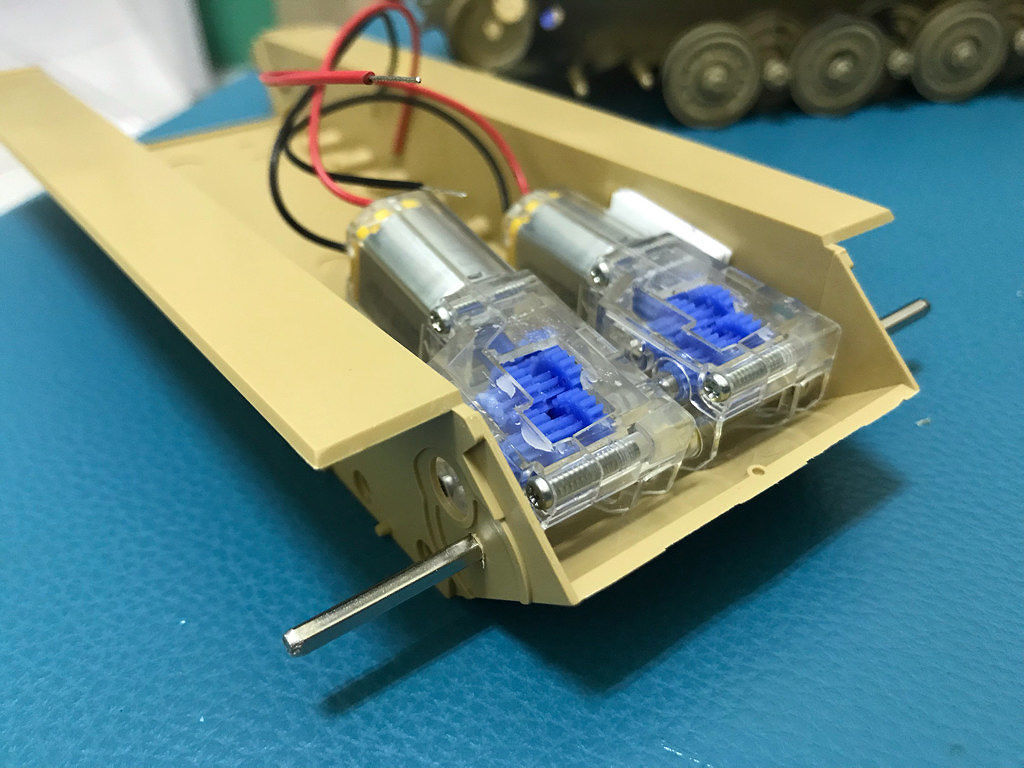

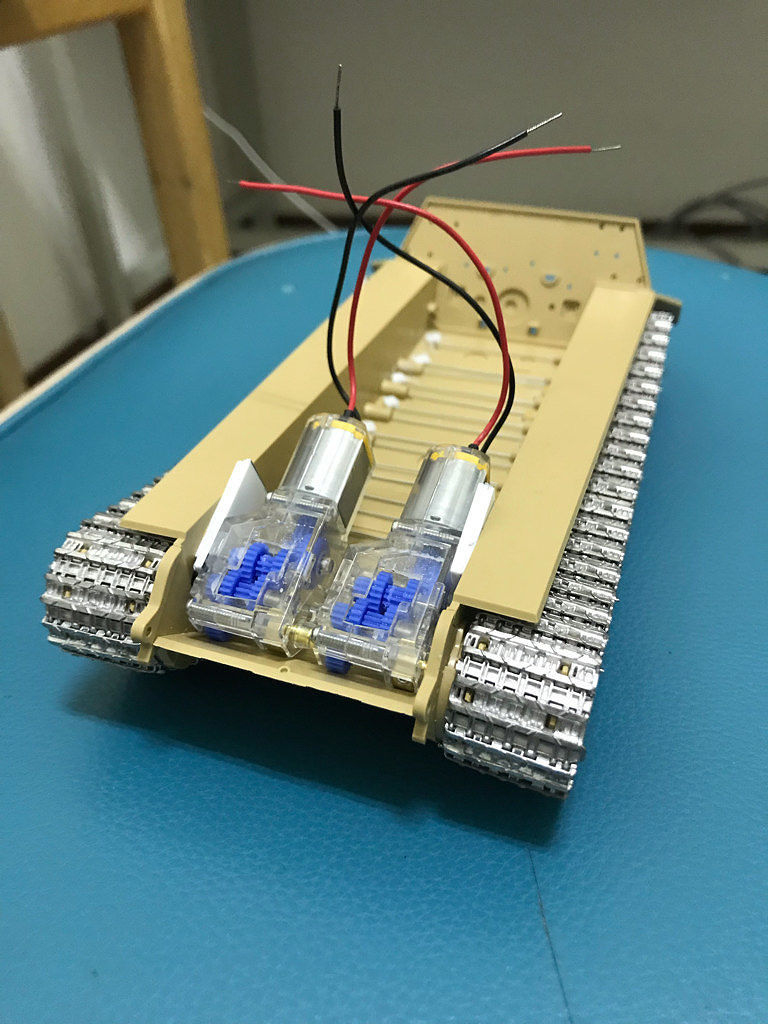

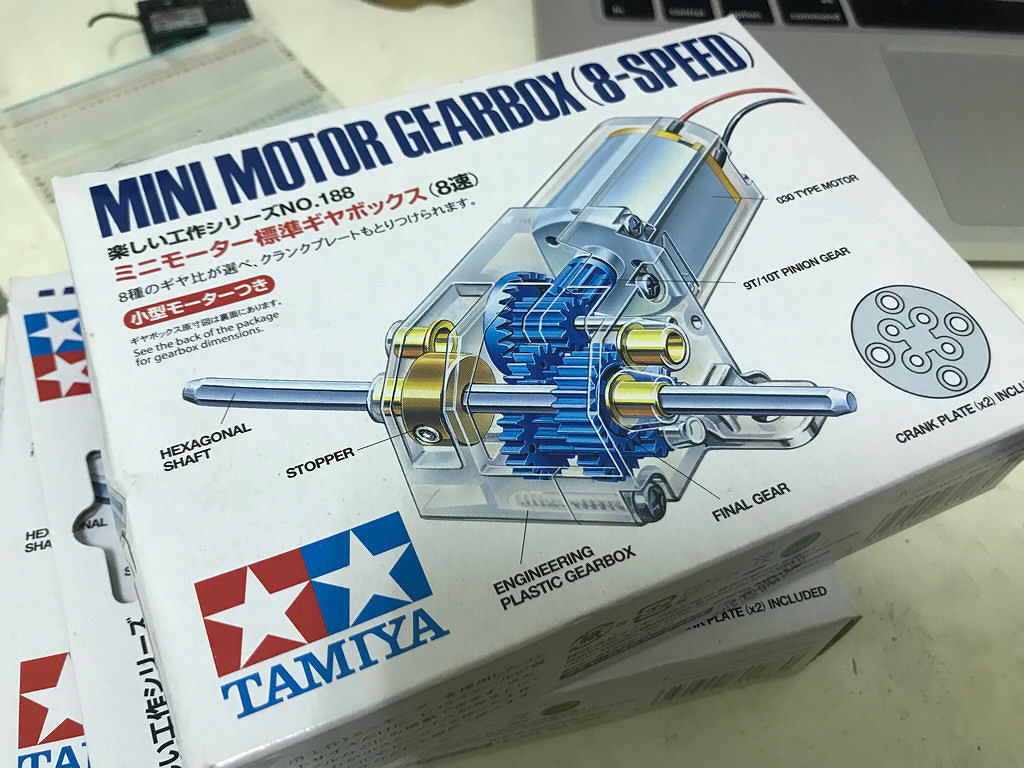

动力部分使用田宫的齿轮箱

在车身钻孔 把马达放进去确认

可以之后再来做悬吊改造扭力杆式是最好改的方式

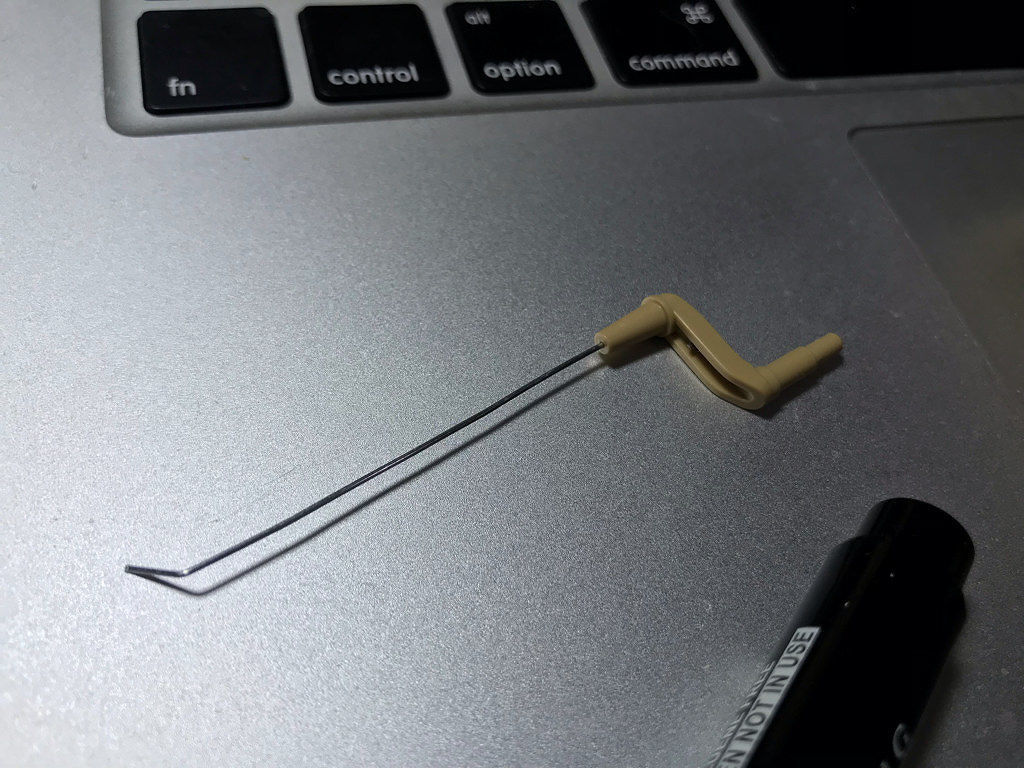

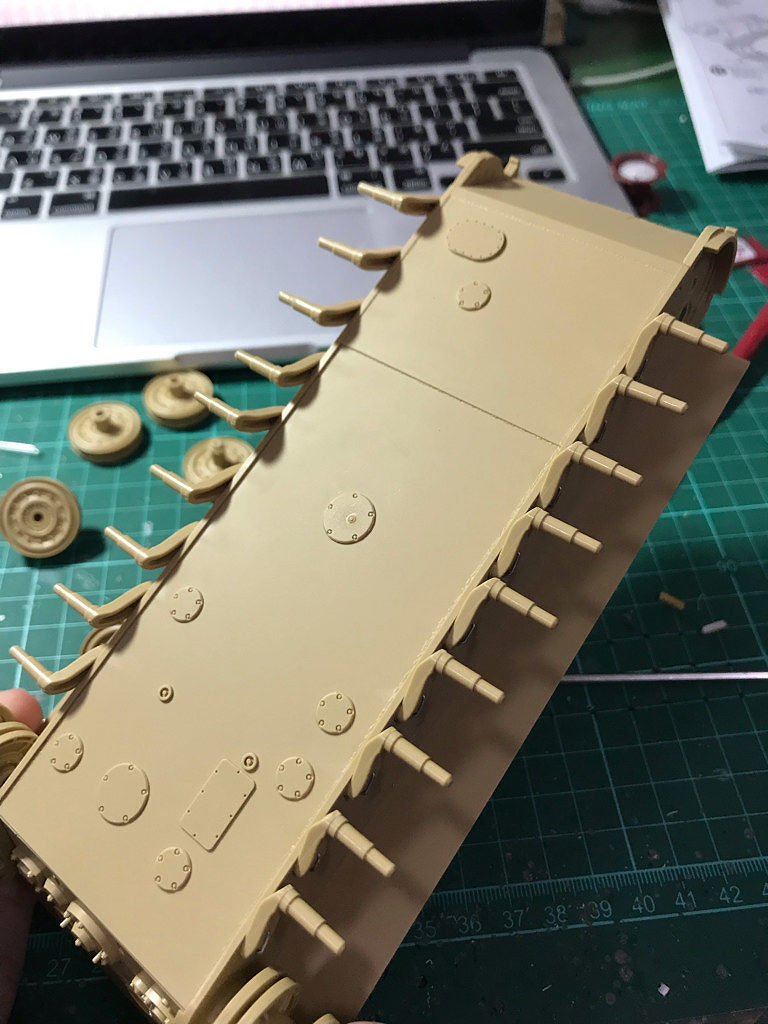

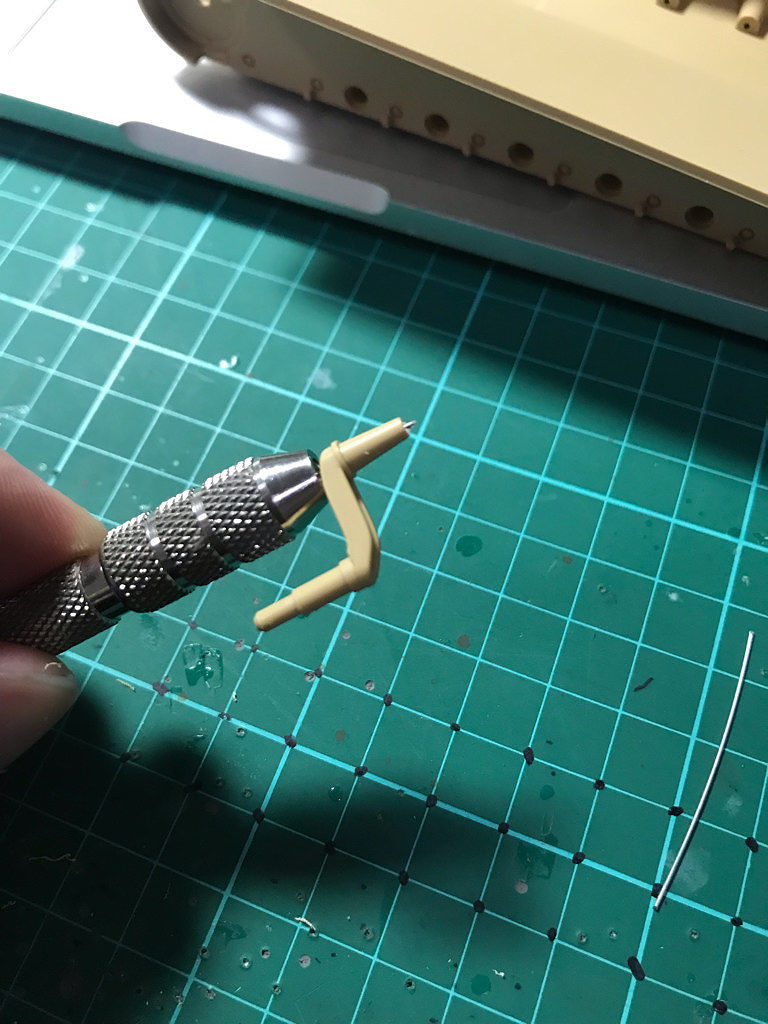

在悬臂上钻孔 穿上钢琴线固定

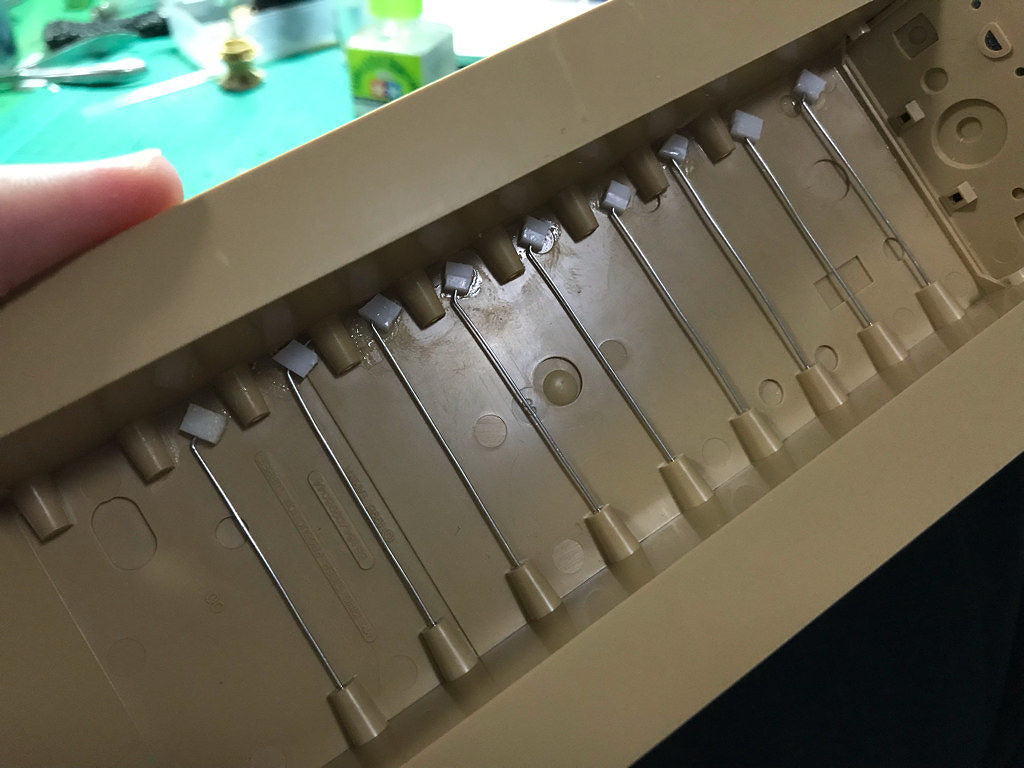

然后做18次同样的事 谁叫虎王有18根悬臂呢车身这边用2mm胶棒钻孔穿上后 黏合固定这样就有弹性可以用了

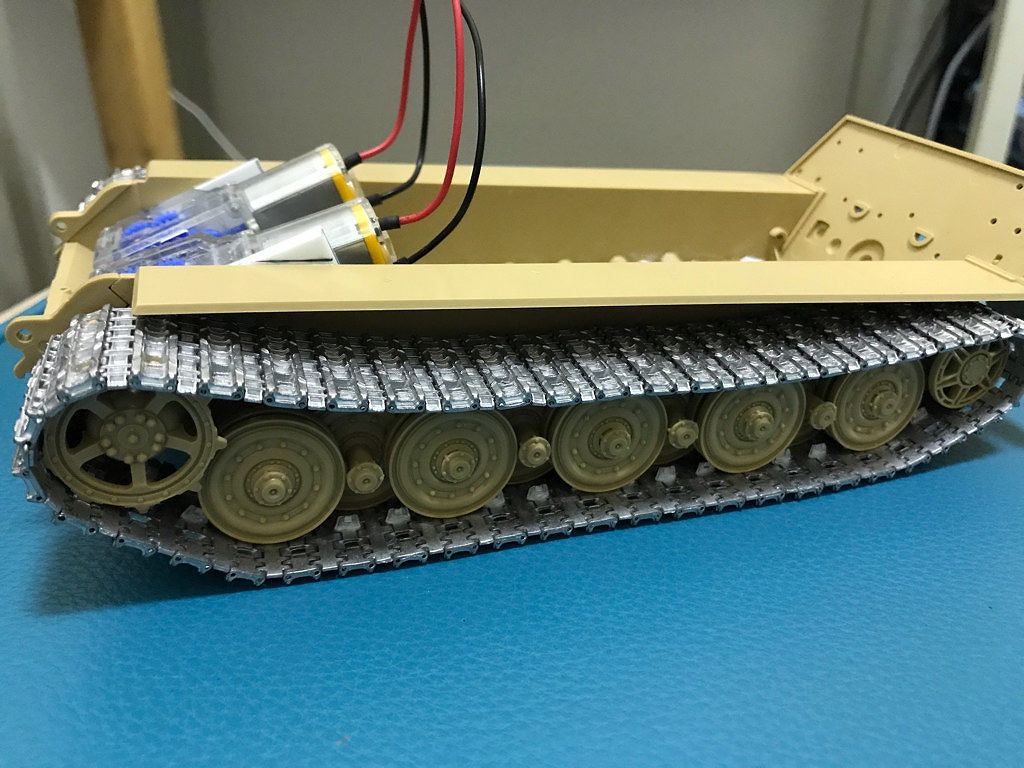

然后才来固定负重轮和马达同时换上金属履带长度是用田宫原本的橡胶履带再多一组(两片)
金属履带的重量感真的不是盖的装上去超帅的

然后装上两个电子变速器 接收器 电池 就能行走了

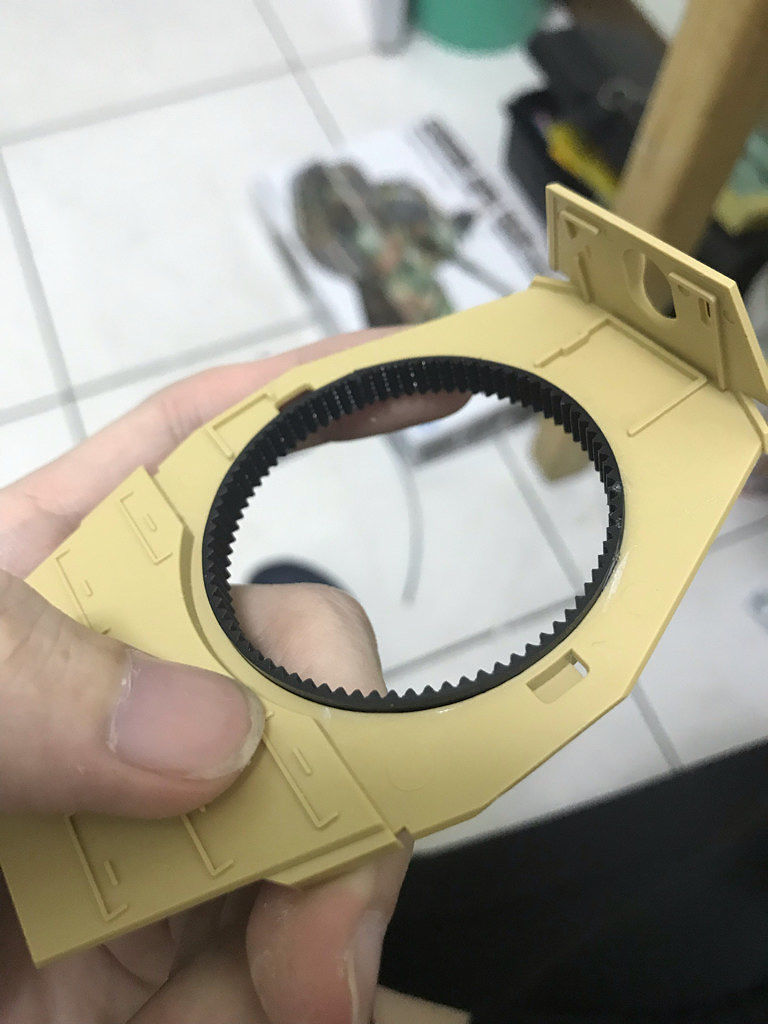

为了做出砲塔旋转用电子材料行买来的皮带轮的皮带(有带齿的做出砲塔环
驱动方法是用可以360度回转的伺服马达(舵机) 在输出轴上黏上一颗内径大约5mm的金属齿轮 然后在车身上对齐后 确定不会空转就能固定了

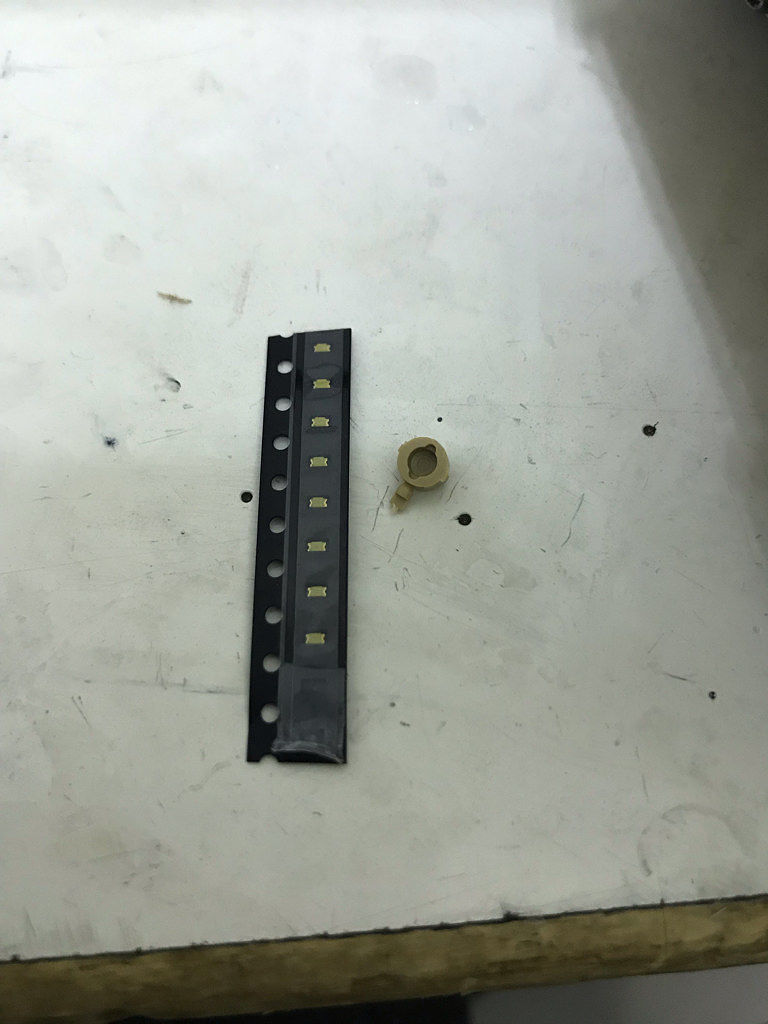

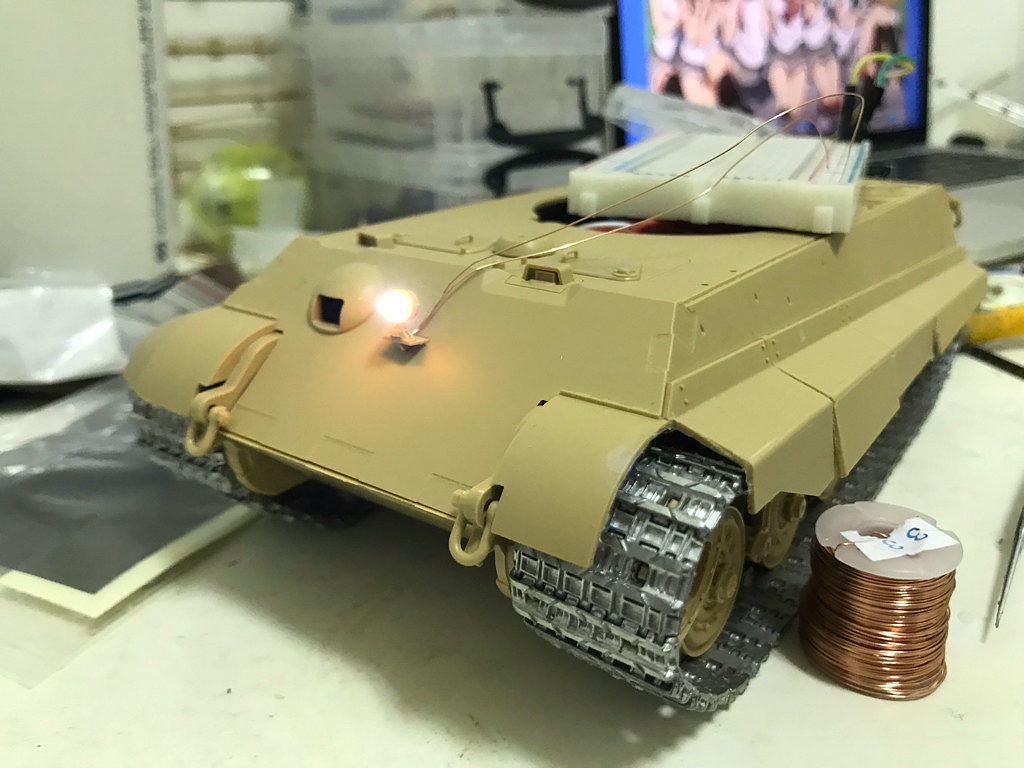

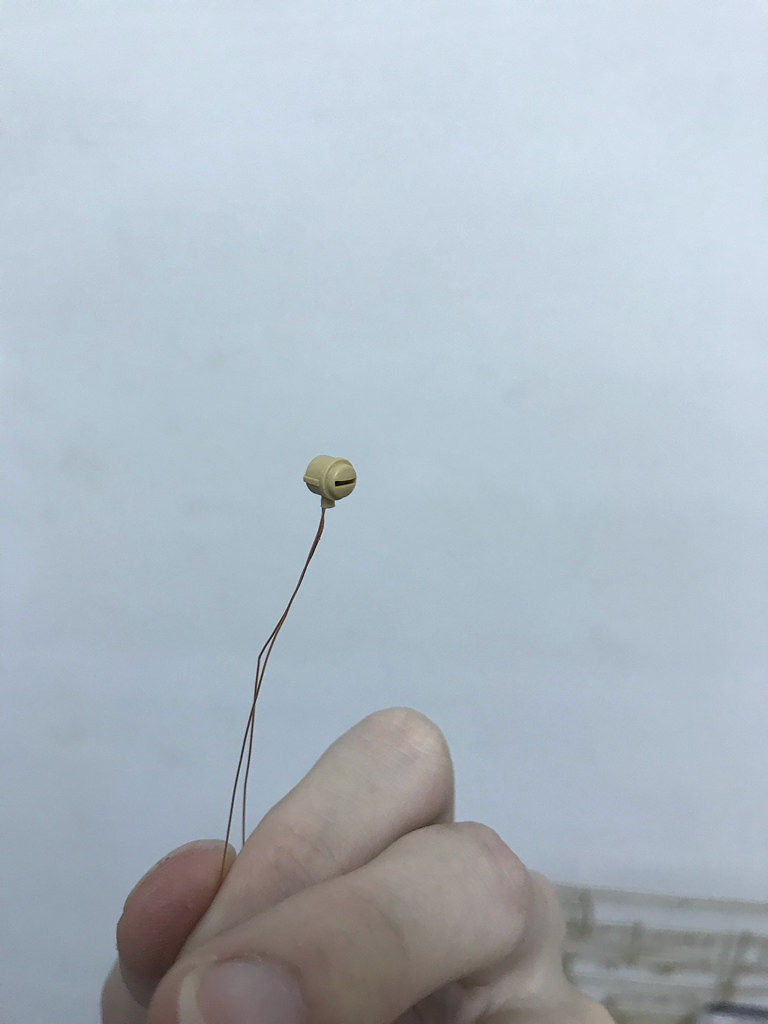

之后为了让车灯可以亮 用0603smdLED焊上细漆包线

刚好田宫这个套件没有开出车灯的线漆包线刚好整理一下补细节

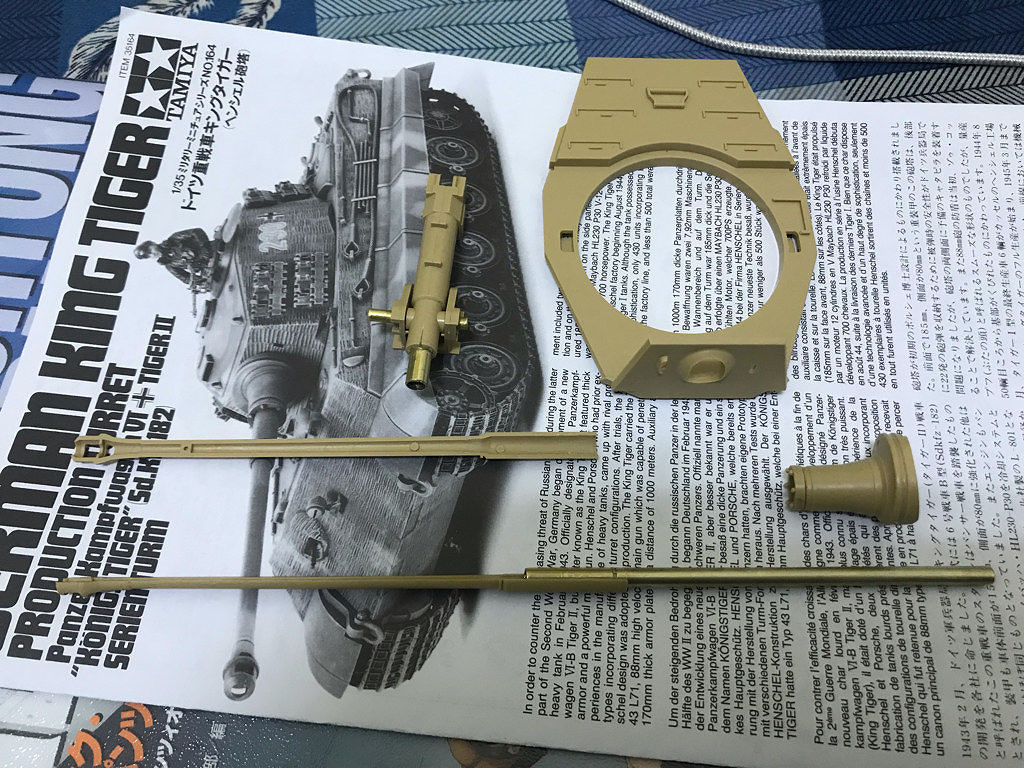

之后试做砲缩部分
大概是这个构造 之后被我换了一个方向

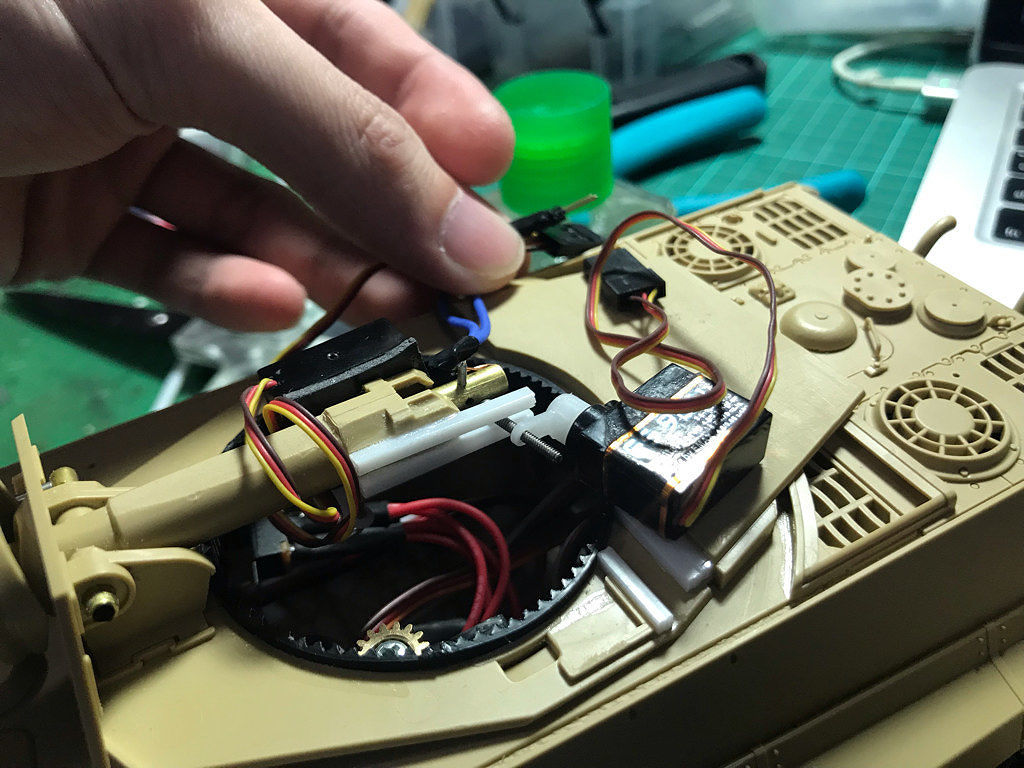

之后变成这样砲管上下用另一颗伺服马达控制

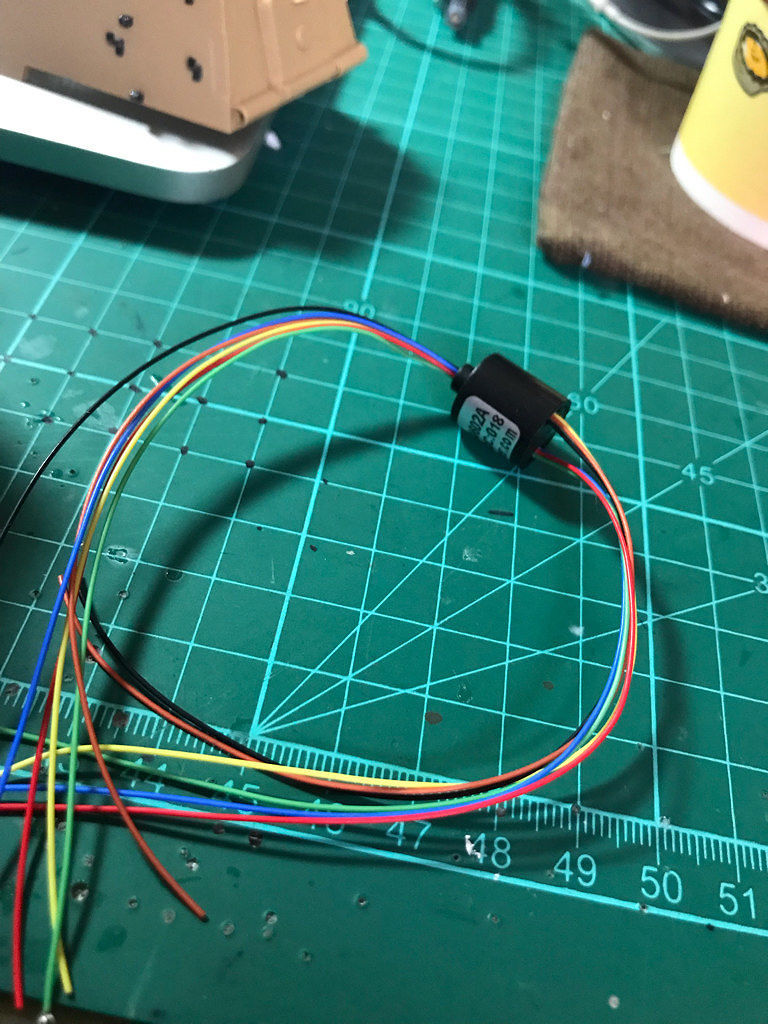

接下来就是因为砲塔会旋转如果一直往同方向转会让线缠住所以买了这个---导电滑环
它原理像是马达的电刷所以上下的线往不同方向转的时候 仍然是导通的

之后就是愉快的程序地狱时间由于车灯 开砲动作 砲管俯仰 这几个需要额外的电路来控制所以使用arduino nano配合代码来控制

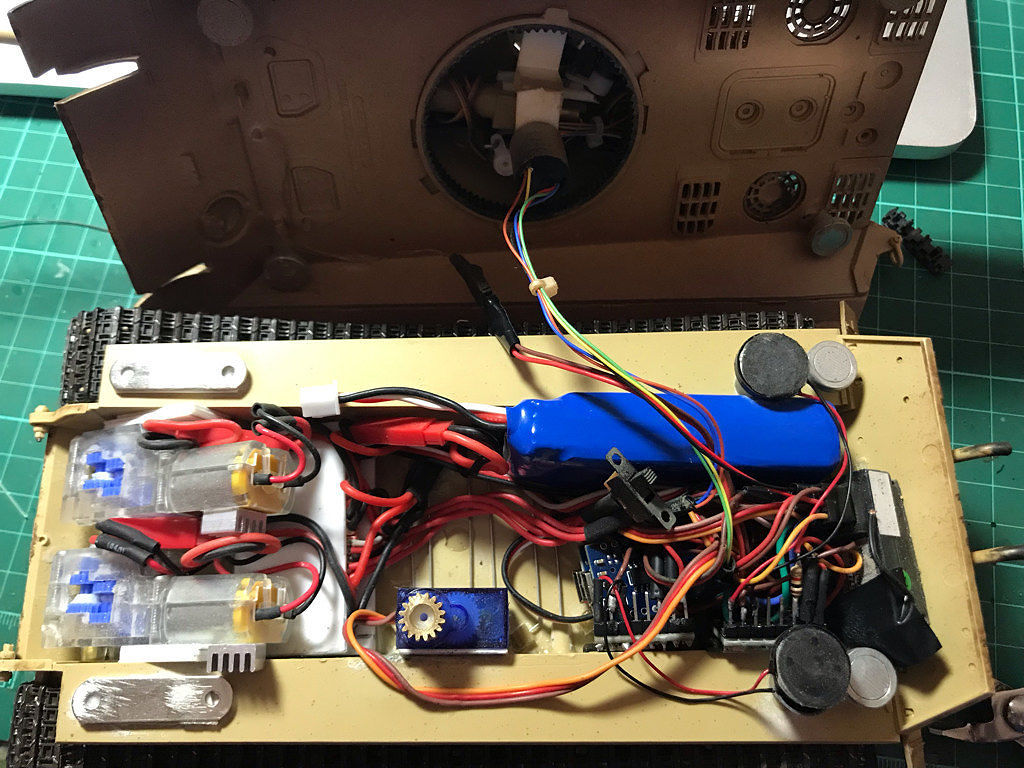

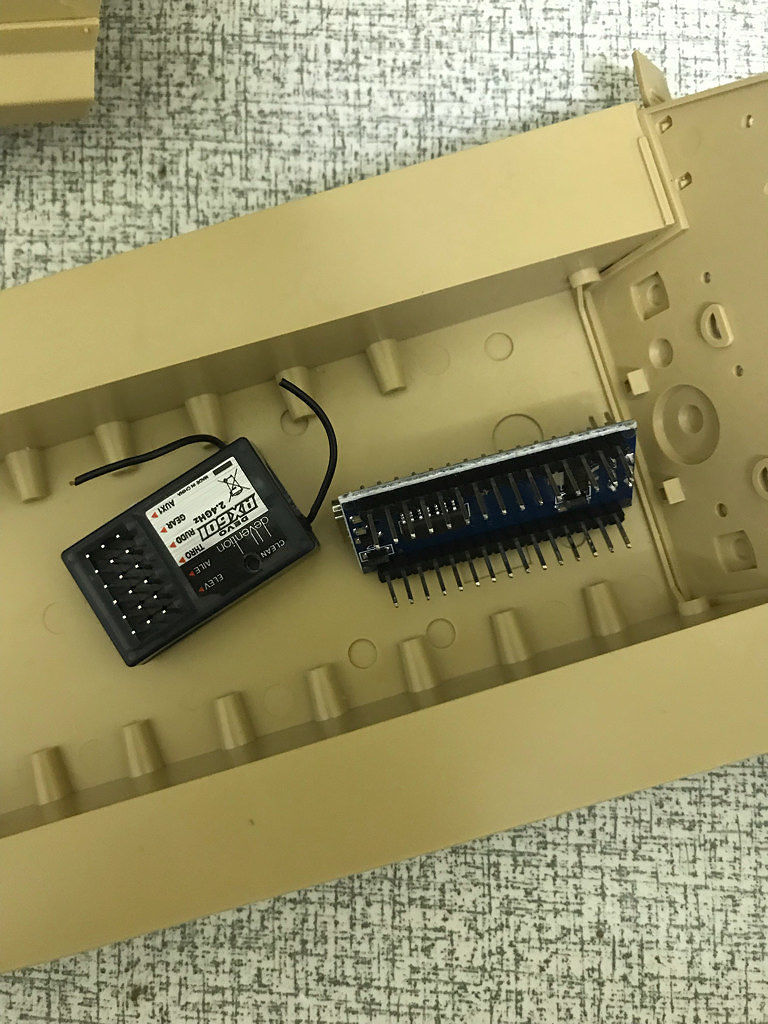

就是下图接收器旁的那个 我这台用了两片没有排针比较能省空间

到这边就是大部分的动作都可以了

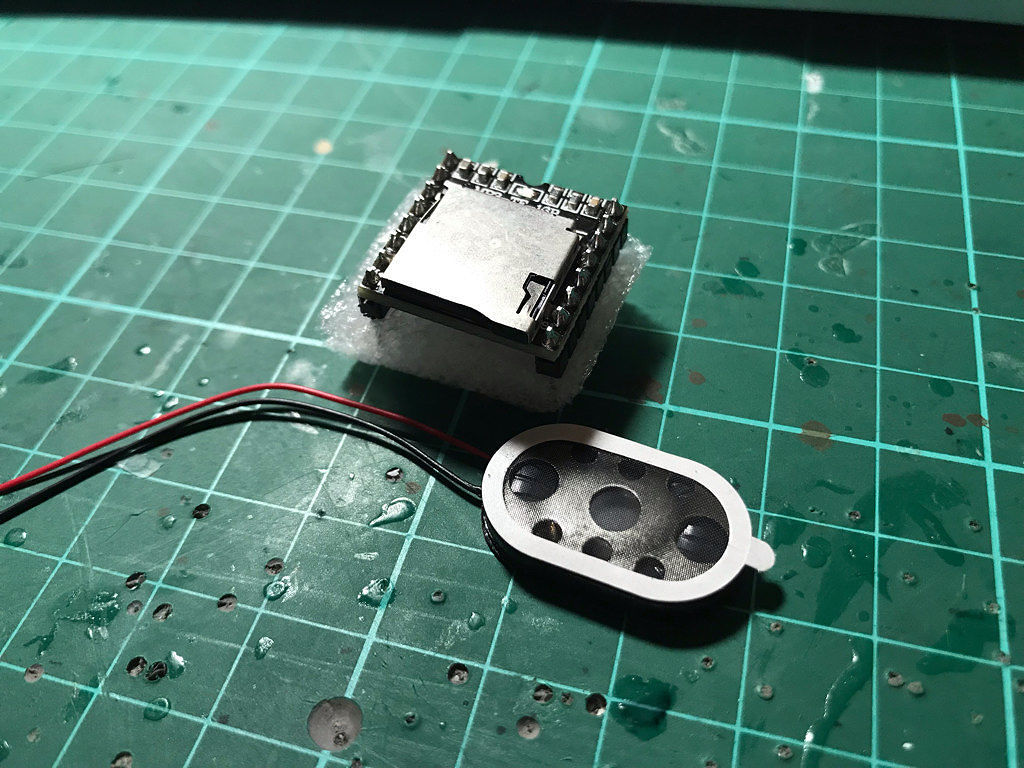

再来加装声组买了arduino用的mp3模块因为我懒得再改代码 所以就用两片了一片处理开砲的声音 一片处理引擎声

所以就是这个样子

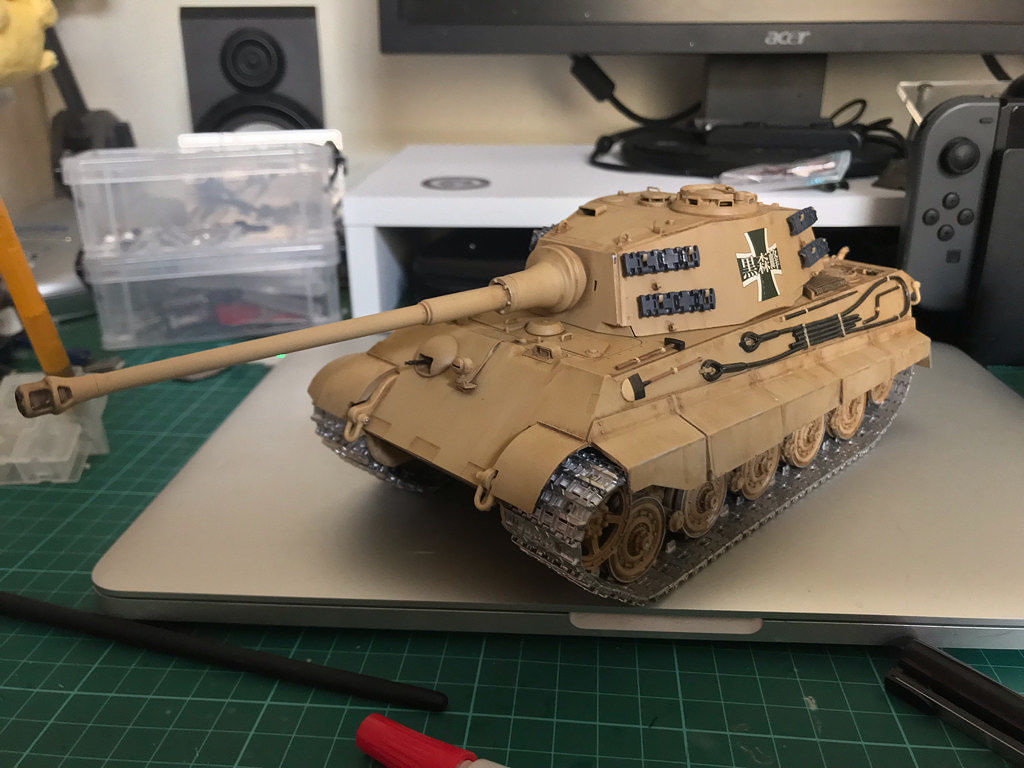

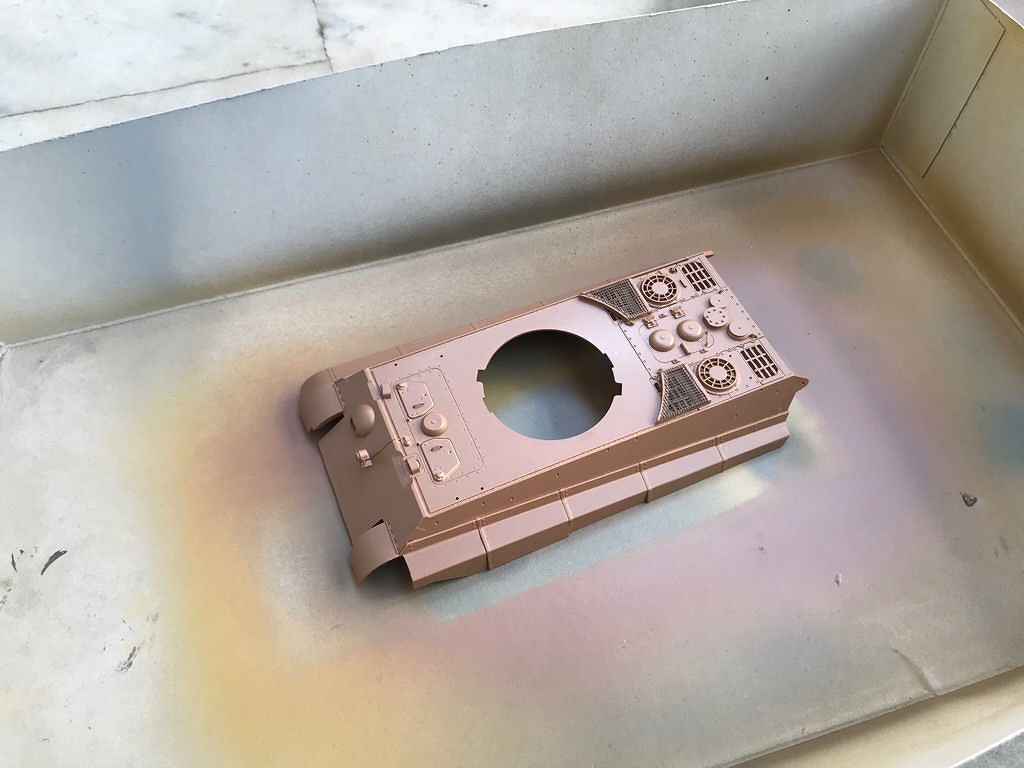

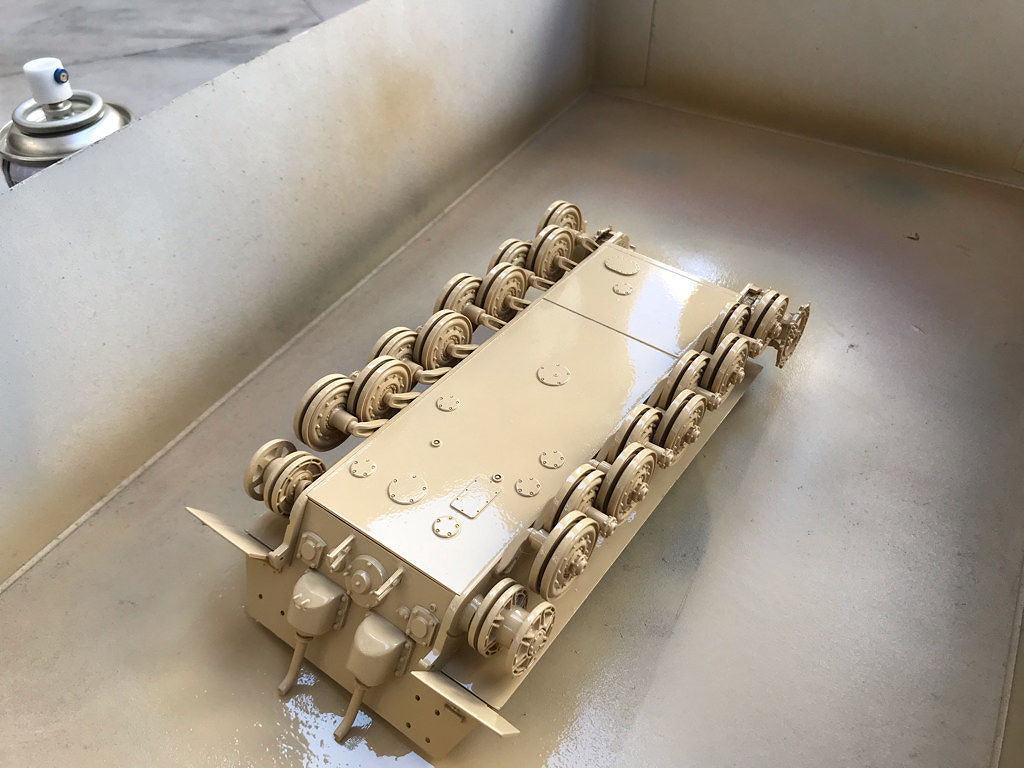

因为所有东西都处理好了就能涂装了所以喷个红棕色打底 再喷上沙黄色

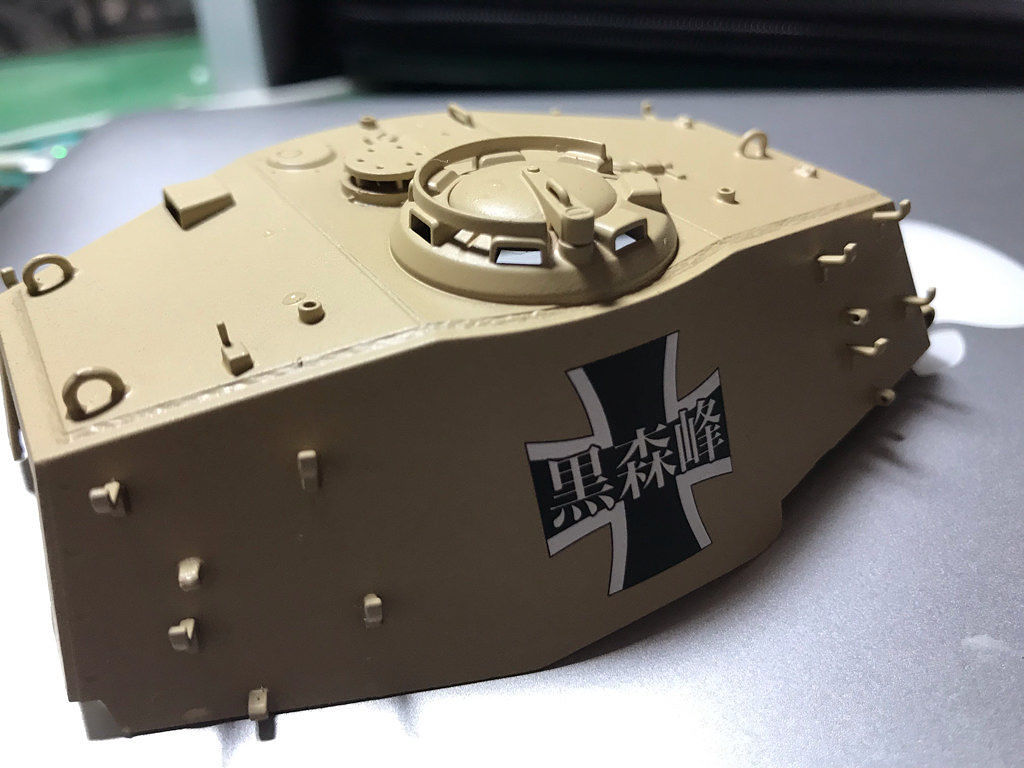

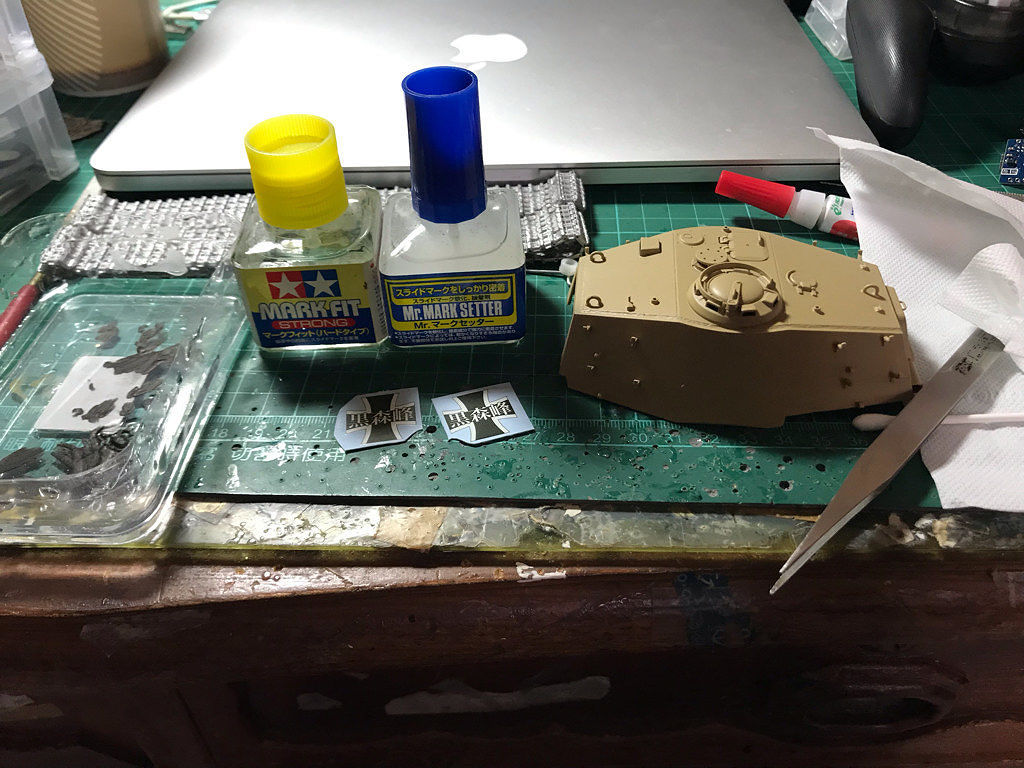

粘贴黑森峰的校徽水贴

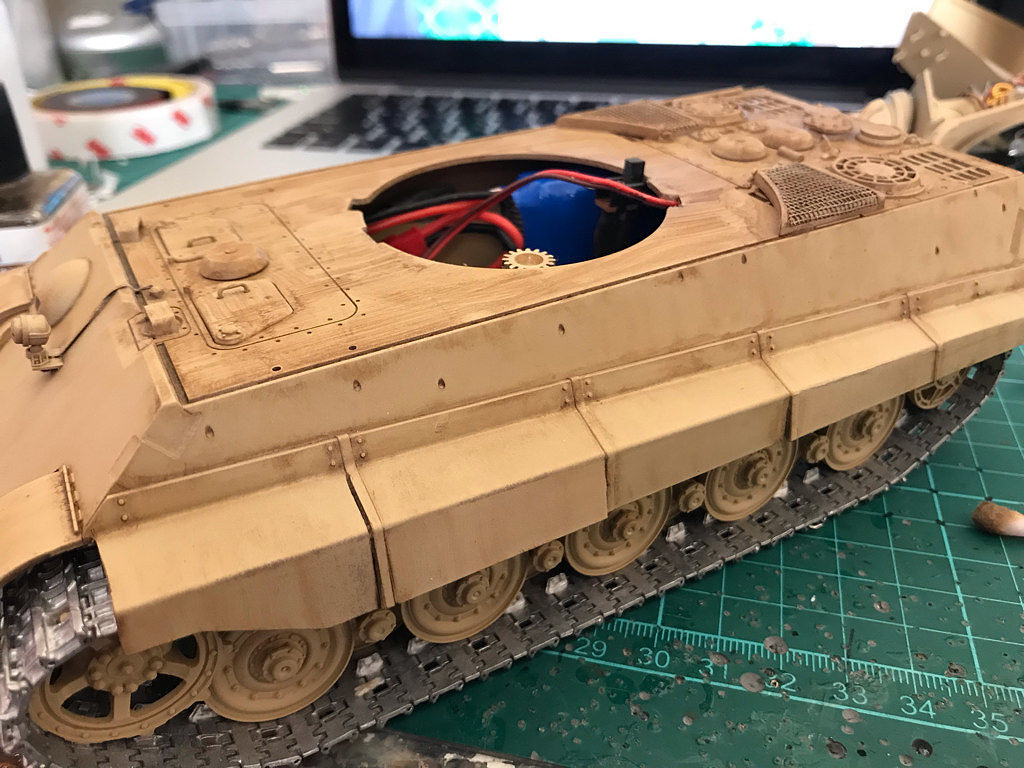

之后喷上保护漆才渍洗大概就做流锈的感觉那样
然后就洗完了

之后把履带喷上底漆补土 再喷上消光黑之类的再用墨线液和法瑯漆做生锈的感觉由于履带使用后掉漆的效果遥控战车玩久也会有 就不做掉漆

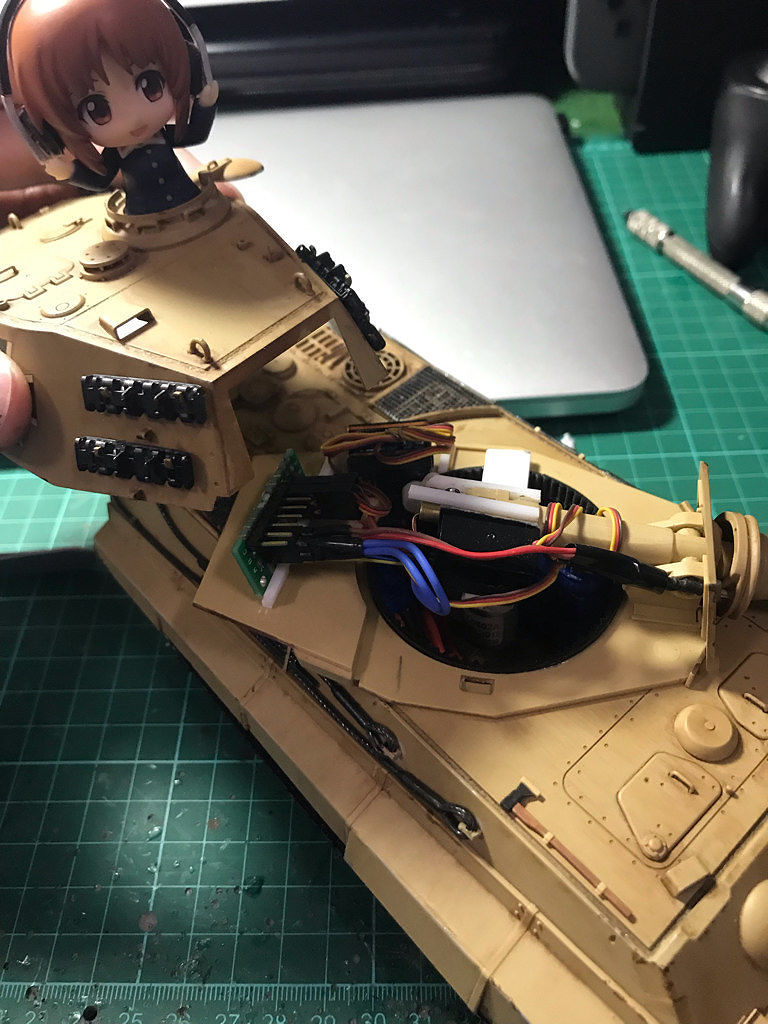

里面长这样 底盘这边是满的喇叭大约对着引擎圆形的地方让声音出的来

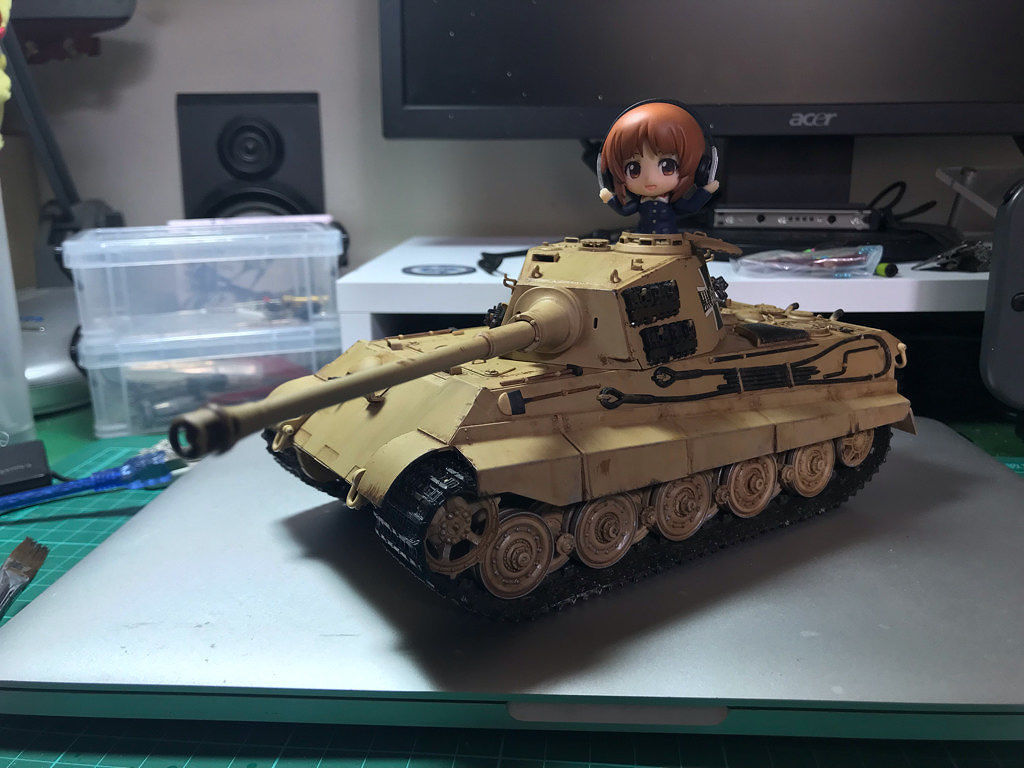

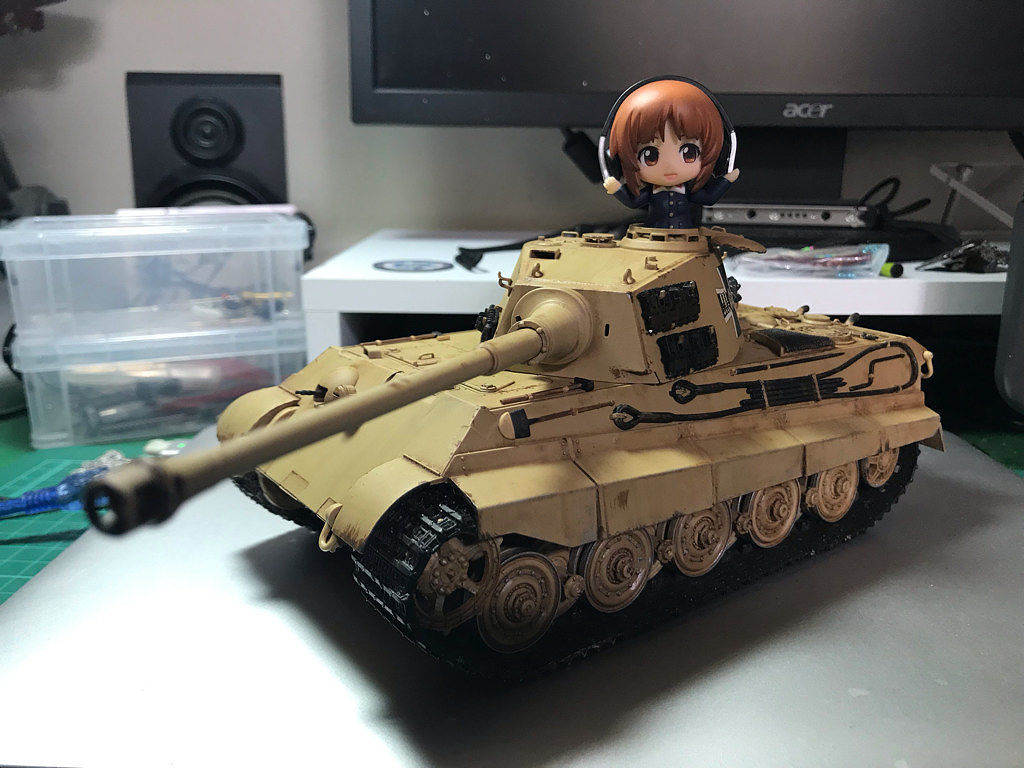

砲塔上盖没有黏合 这样才能把小黏土人弄上去用上下半身夹住XD
因为没有艾莉卡也没有真穗所以先用美穗代替啰

这边是全功能测试的影片

谢谢收看 新年快乐XD
